Gedore DVI-20L/Z + DVI-28L/Z Drehmomentvervielfältiger DREMOPLUS ALU 2000-2800 N·m / 1500-2050 lbf·ft
• Besonders geeignet für:
• Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Baumaschinen
• Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
• Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
• Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
• Mit einstufigem Planetengetriebe
• Gehäuse aus Hochleistungsaluminium
• Modelle mit Übersetzungsverhältnis 1:4, 1:5,5
• Garantierte Genauigkeit: besser als +/- 3 % Toleranz
• In Verbindung mit einem Drehmomentschlüssel zu betätigen
• 2 Modelle mit maximaler Belastung im Bereich von max. 2000 Nm bis 2800 Nm
• Modell -Z: mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
• Modell -L: mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
• Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Lieferumfang:
• Drehmomentvervielfältiger DREMOPLUS ALU
• Mit modellabhängigem, fest integriertem, Reaktionsarm in L-Form oder Z-Form
• Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage

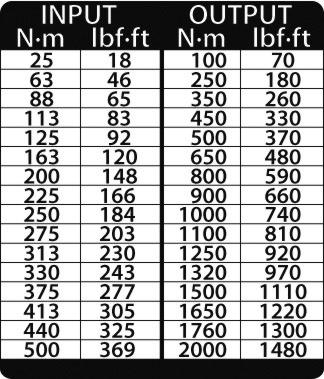

• Werksprüfzertifikat und Einstelltabelle
• Technische Detailinformationen erhalten Sie auf Anfrage
• Antriebsaufnahme, Vierkant- 20 mm
• Antriebsaufnahme, Vierkant- 3/4 Zoll
• Sicherung Abtriebsvierkant Sicherungsring und -stift
• Übersetzungsverhältnis 1:4
• Abtriebsvierkant 1 Zoll
• Eingangsdrehmoment (max.) 580 N·m / 430 lbf·ft
• Ausgangsdrehmoment (max.) 2000 N·m / 1500 lbf·ft
• Gesamtbreite ohne Reaktionsarm 88 mm
• Gesamthöhe ohne Reaktionsarm 131,0 mm
• Rücklaufsicherung Nein
• Sicherung Antriebsvierkant Stiftsicherung
• Überlastsicherung Abscherantriebsvierkant
• Ausführung Reaktionsarm L-Form, gerade
• Aufnahme Reaktionsarm geschraubt über Flansch
• Abtriebsvierkant 25 mm
• Abtriebsvierkant 1 Zoll
• Abstand Abtriebsvierkant - Beginn Reaktionsarm (min.) 73 mm
• Abstand Abtriebsvierkant - Ende Reaktionsarm (max) 152 mm
Lieferumfang
1x Gedore DVI-20L Drehmomentvervielfältiger DREMOPLUS ALU 2000 Nm, L-Form, gerade
• Netto-Gewicht 1,8 Kg
