Beschreibung
Gedore DVI-20L/Z + DVI-28L/Z Drehmomentvervielfältiger DREMOPLUS ALU 2000-2800 Nm / 1500-2050 lbf·ft
Besonders geeignet für:
Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Baumaschinen, Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen. Ausgestattet mit einem einstufigen Planetengetriebe und einem Gehäuse aus Hochleistungsaluminium. Erhältlich in Modellen mit Übersetzungsverhältnis 1:4 und 1:5,5 – garantiert eine Genauigkeit von besser als +/- 3 % Toleranz. Zur Anwendung in Verbindung mit einem Drehmomentschlüssel. Zwei Varianten:
Modell -Z (gekroppter Reaktionsarm in Z-Form aus Chrom-Vanadium-Stahl) und
Modell -L (gerader Reaktionsarm in L-Form mit verstellbarem Reaktionsvierkant aus Leichtmetall). Der Ausgangsvierkant ist mit einer Bohrung für Kraftschraubereinsätze samt Sicherungsstift und -ring versehen.
Lieferumfang:
Drehmomentvervielfältiger DREMOPLUS ALU inklusive fest integriertem, modellabhängig in L- oder Z-Form ausgeführtem Reaktionsarm, Lieferung in einem stabilen Transportkoffer mit Schaumstoffeinlage, Werksprüfzertifikat sowie Einstelltabelle. Weitere technische Detailinformationen erhalten Sie auf Anfrage.
Gedore DVI-20Z Drehmomentvervielfältiger DREMOPLUS ALU 2000 Nm, Z-Form, gekröpft
- Antriebsaufnahme Vierkant 20 mm
- Antriebsaufnahme Vierkant 3/4 Zoll
- Sicherung Abtriebsvierkant: Sicherungsring und -stift
- Übersetzungsverhältnis: 1:4
- Abtriebsvierkant: 1 Zoll
- Eingangsdrehmoment (max.): 580 Nm / 430 lbf·ft
- Ausgangsdrehmoment (max.): 2000 Nm / 1500 lbf·ft

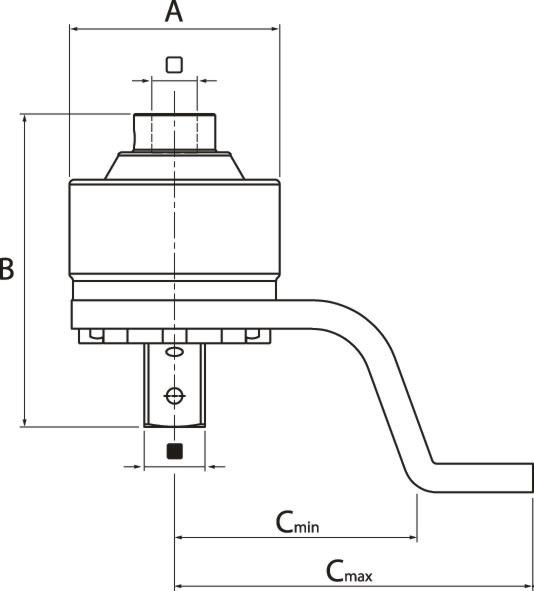

- Gesamtbreite ohne Reaktionsarm: 88 mm
- Gesamthöhe ohne Reaktionsarm: 131,0 mm
- Keine Rücklaufsicherung
- Sicherung Antriebsvierkant: Stiftsicherung
- Überlastsicherung: Abscherantriebsvierkant
- Ausführung Reaktionsarm: Z-Form, gekröpft
- Aufnahme Reaktionsarm: geschraubt über Flansch
- Abtriebsvierkant: 25 mm bzw. 1 Zoll
- Abstand Abtriebsvierkant – Beginn Reaktionsarm (min.): 100 mm
- Abstand Abtriebsvierkant – Ende Reaktionsarm (max.): 150 mm
Lieferumfang:
1x Gedore DVI-20Z Drehmomentvervielfältiger DREMOPLUS ALU 2000 Nm, Z-Form, gekröpft (Netto-Gewicht: 1,8 Kg)
