Beschreibung
Gedore DVI-20L/Z + DVI-28L/Z Drehmomentvervielfältiger DREMOPLUS ALU 2000-2800 Nm / 1500-2050 lbf·ft
Mechanischer, handbetätigter Drehmomentvervielfältiger, mit einstufigem Planetengetriebe und einem Gehäuse aus Hochleistungsaluminium, für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
• Besonders geeignet für:
• Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Baumaschinen
• Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
• Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
• Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
• Mit einstufigem Planetengetriebe
• Gehäuse aus Hochleistungsaluminium
• Vervielfältigung im Übersetzungsverhältnis 1:4, 1:5,5
• Garantierte Genauigkeit besser als +/- 3 % Toleranz
• In Verbindung mit einem Drehmomentschlüssel zu betätigen
• 2 Modelle mit maximaler Belastung im Bereich von max. 2000 Nm bis 2800 Nm
• Modell -Z mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
• Modell -L mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
• Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
• Mit modellabhängigem, fest integriertem, Reaktionsarm in L-Form oder Z-Form
• inkl. Werksprüfzertifikat und Einstelltabelle
• Technische Detailinformationen erhalten Sie auf Anfrage
• Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage

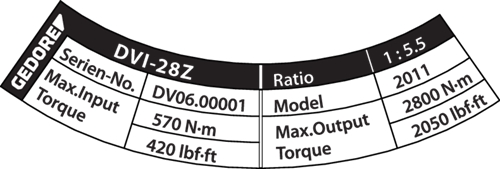

Gedore DVI-28Z Drehmomentvervielfältiger DREMOPLUS ALU 2800 Nm
• Abstand Abtriebsvierkant - Beginn Reaktionsarm min. 100
• Abstand Abtriebsvierkant - Ende Reaktionsarm max. 150
• Abtriebsvierkant 1 Zoll
• Abtriebsvierkant 25 mm
• Antriebsaufnahme, Vierkant- 20,0 mm
• Antriebsaufnahme, Vierkant- 3/4 Zoll
• Aufnahme Reaktionsarm geschraubt über Flansch
• Ausführung Reaktionsarm Z-Form, gekröpft
• Eingangsdrehmoment max. 410 lbf·ft
• Ausgangsdrehmoment max. 2050 lbf·ft
• Eingangsdrehmoment max. 550 Nm
• Ausgangsdrehmoment max. 2800 Nm
• Gesamtbreite ohne Reaktionsarm 106 mm
• Gesamthöhe ohne Reaktionsarm 146 mm
• Rücklaufsicherung Nein
• Sicherung Abtriebsvierkant Sicherungsring und -stift
• Sicherung Antriebsvierkant Stiftsicherung
• Überlastsicherung Abscherantriebsvierkant
• Übersetzungsverhältnis 1:5,5
Lieferumfang
1x Gedore DVI-28Z Drehmomentvervielfältiger Dremoplus Alu 2800 Nm
• Mit fest integriertem, Reaktionsarm in Z-Form
• Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage
• inkl. Werksprüfzertifikat und Einstelltabelle
• Technische Detailinformationen erhalten Sie auf Anfrage
• Netto-Gewicht 2,4 kg
