Gedore Elektronischer Drehmomentschlüssel E-Torc mit Drehwinkelmessung
Anzugskontrolle für Drehmoment-Drehwinkel:
• Optische, akustische und sensorische Signalgebung bei Erreichen des eingestellten Verschraubparameters/mit zusätzlicher Visualisierung des Schraubenanzuges durch LED-Laufbalken.
• Grafikauswertung über Software möglich.
• Kontrastreiches Grafikdisplay mit Hintergrundbeleuchtung
Antrieb:
• Mit Zapfenaufnahme 22/28 mm, 1/4 Zoll Vierkantantrieb oder 9x12 / 14x18 mm Rechteckaufnahme mit Stiftsicherung. Der Antrieb ist abhängig von der Baugröße.
• ET2SKA 150 und ET2SKA 300 inkl. 1/2 Zoll Einsteckumschaltknarre
• Für schwer zugängliche Stellen und bei Platzproblemen.
• Sonderwerkzeuge auf Anfrage.
Leicht und angenehm:
• Das Aluminium-Gehäuse und der ergonomisch gestaltete Griff, ermöglichen auch in großen Anzugsmomenten eine einfache und sichere Handhabung.
• Werkzeugaufnahme, ab ET2SKA 150 120° drehbar zum Aluminium-Gehäuse
Funktionstasten:
• Einfach bedienbar
• Kalibierung auf Tastendruck
• Seitlich angeordnete ergonomische Betätigungstaste
• Umschaltbar von N·m auf lbf·ft über Software
Einsatzbereiche:
• Kleinstserienmontage
• Qualitätssicherung
• Prüflabore und Versuchsabteilungen
• Notfallstrategien für Schraubstationen
• Nacharbeitsplätze
• Überprüfung und Analyse von Verschraubungen
Ausführung:
• Großer Arbeitsbereich 5 Modelle im Bereich von 2-1000 N·m
• Werkzeugaufnahme 1/4 Zoll Vierkant, 9x12, 14x18 Rechteckaufnahme mit Stiftsicherung, 22 und 28 mm Zapfenaufnahme (modellabhängig)
• Signalgebung:optisch (LED-Laufbalken), akustisch (Piep-Ton), sensorisch (Vibration)
• Werkzeugaufnahme, ab ET2SKA 150 120° drehbar zum Aluminium-Gehäuse
• Rückführbar auf Nationale Normale
• Ablesegenauigkeit Drehmoment +/- 1 %, +/- 1 Digit vom Ablesewert
• Werkszertifikat nach DIN ISO 6789 Typ I Klasse C
• Optional Zertifikat nach DAkkS-DKD-R 3-7
• Drehwinkelkalibrierung in Anlehnung an VDI 2648 Blatt 2
• Kaliberung auf Tastendruck
• Seitlich angeordnete ergonomische Betätigungstaste
• Grafikdisplay mit Hintergrundbeleuchtung
• Eingabe von Stichmaßen für unterschiedliche Vorsatz-Werkzeuge
• Stromversorgung: Batterie- oder Akkubetrieb
Auswertung:
• Auslesen von max. 2000 Datensätze
• Serielle Schnittstelle RS232 für PC (USB-Adapter liegt bei)
• Umfangreiche Dokumentation aller Verschraubparameter
• Ablaufplan mit 100 Verschraubparametern
• Kurvenspeicher (50 Kurven je 100 Werte/sek.)
Lieferumfang:
• Elektronischer Drehmomentschlüssel Etorc 2 S/A
• Bedienungsanleitung mit Kurzanleitung
• Prüfzertifikat nach DIN EN ISO 6789:2003 Typ I Klasse C
• 2 Standard Mignon AA Batterien
• Auswertesoftware und Datenübertragungskabel RS232 und USB
• ET2SKA 150 und ET2SKA 300 inkl. 1/2 Zoll Einsteckumschaltknarre
• Lieferung im robusten Blechkoffer mit Einlage

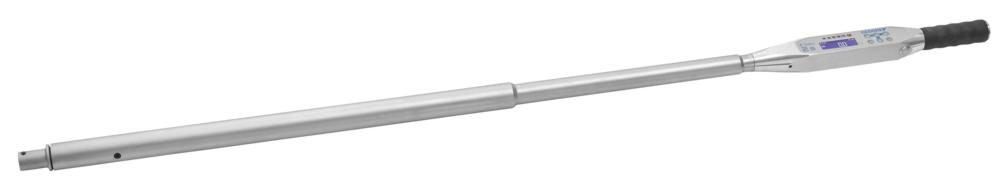

Gedore ET2SZA 1000 Elektronischer Drehmomentschlüssel E-torc2 Z28, 100-1000 Nm, mit Drehwinkelmessung
• Zielgruppen Automotive Elektronik-Industrie Industrie Bau- und Nutzfahrzeuge Militär Energie Maschinenbau Service Railway
• Ausführung gepulvertes Gehäuserohr
• Drehmoment (min.) 100 Nm
• Drehmoment (max.) 1000 Nm
• Antriebstyp/Antrieb Antriebszapfen
• Präzision +/- 1 %
• Anzugsrichtung Links und Rechts
• Festeinstellung Nein
• Einsatzbereich: Montage Serienmontage Fertigung Qualitätskontrolle Wartung und Instandhaltung Schraubfallanalyse
• EPA-/ESD-Ausführung Nein
• Messgenauigkeit Drehmoment ± 1% Toleranz vom Ablesewert, ± 1 Digit
• Grafikdisplay Nein
• Messgenauigkeit Drehwinkel ±1% , min. ±1° auf 360° bei mind. 4°/sec.
• Auswertesoftware Ja
• Antriebsaufnahme, Zapfen-Ø 28 mm
• Drehmoment (min.) 74,0 lbf·ft
• Drehmoment (max.) 750 lbf·ft
• Gesamtbreite 40 mm
• Gesamthöhe 45 mm
• Gesamtlänge 1488 mm
• Netto-Gewicht 5,7 kg

Lieferumfang
• 1x Gedore ET2SZA 1000 Elektronischer Drehmomentschlüssel E-torc Z 28, 100-1000 Nm, mit Winkel
• Bedienungsanleitung mit Kurzanleitung
• Verbindungs- & Adapterkabel
• 2x Batterietyp R6 AA
• Softwaresuite (USB-Stick)
• Auswertesoftware Ja
• Winkelschlüssel

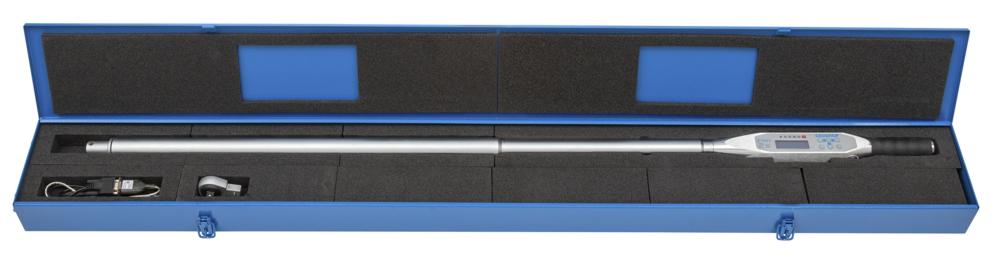

• Lieferung im robusten Blechkoffer mit Einlage
