Gedore red R15003003 Arretierwerkzeug-Satz VAG 1.0 / 1.2 / 1.4 / 1.5 TSI / TFSI

Passend für VW, Audi, Seat, Cupra und Škoda mit 1.0 / 1.2 / 1.4 / 1.5 (TSI, TFSI) 3- und 4-Zylinder Benzinmotoren der EA211-Baureihe. Verbaut z.B. bei: VW Arteon (3H), Caddy V (SB), Golf VII (BQ, BV), Golf Sportsvan (AUV), Golf VIII (5G, CD, CG), Passat (3G, 358, CB), Polo (AW, 6R, 6C), Scirocco (138), Sharan (7N), Taigo (CS), T-Cross (C11), T-Roc (A11, AC7), Tiguan (5N, AD, BW, AX), Touran (5T), Up! (120, 121, 122); Audi A1 (GB), A3 (8V, 8Y), Q2 (GA), Q3 (F3, 8U); Cupra Formentor (KM); Seat Alhambra (711), Arona (KJ), Ateca (KH), Ibiza (6J, 6P, KJ), Leon + Leon ST (5F, KL), Mii (KF), Tarraco (KN), Toledo (KG); Skoda Fabia III (NJ), Fabia IV (PJ), Kamiq (NW), Karoq (NU), Kodiaq (NS), Octavia III (5E), Octavia IV (NX), Rapid (NH), Scala (NW), Superb III (3V), Yeti (5L), etc.

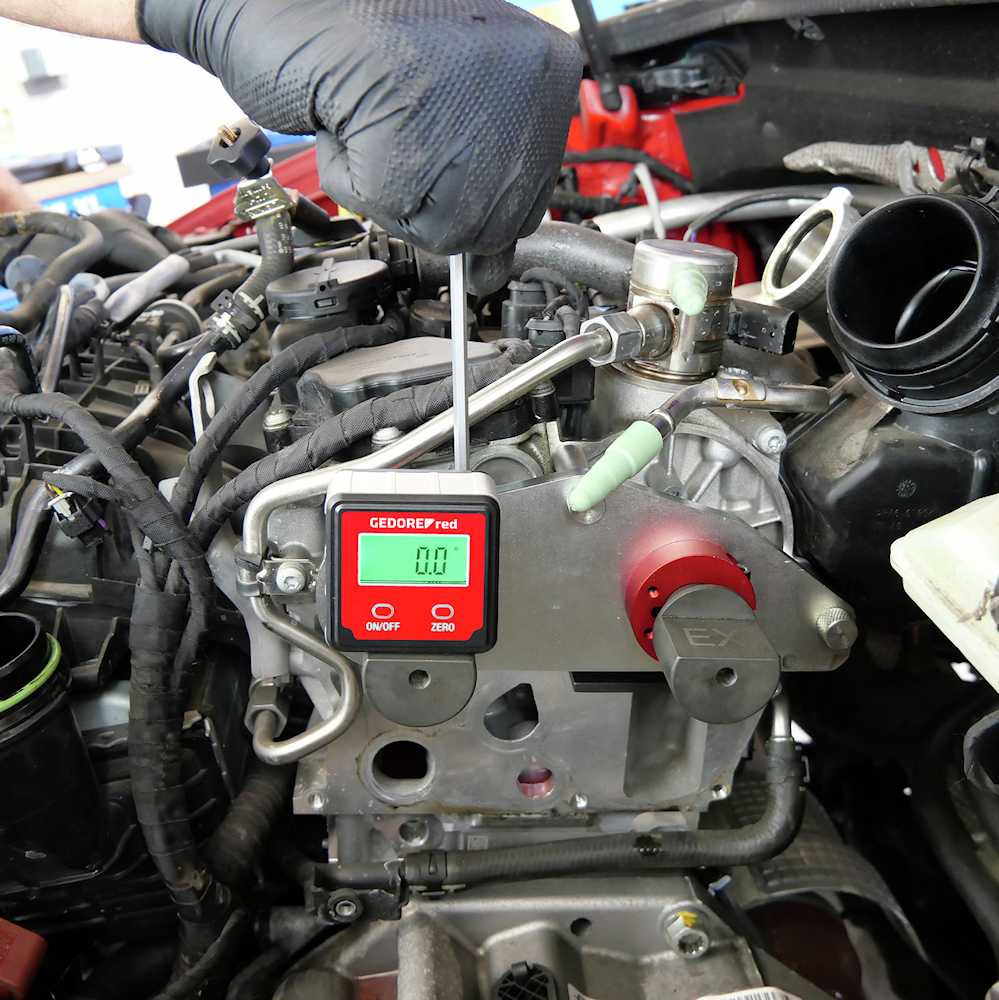

• Spezieller Werkzeugsatz zum präzisen Positionieren der Nockenwellen sowie Arretieren von Schwungrad und Zahnriemenrad am Nebenantrieb.
• Unverzichtbar zum fachgerechten Einstellen der Steuerzeiten beim Zahnriemenwechsel oder der Motoreninstandsetzung.
• Ideal für moderne EA211-Motoren mit oder ohne Zylinderabschaltung ACT (Active Cylinder Technology).
• Intuitives Messsystem mit hochsensiblem Winkelmesser für die Nockenwellen-Positionierung.
• Korrekt positionierte Nockenwellen sind bei diesen Motoren entscheidend für einen fehlerfreien Lauf und die Einhaltung der strengen Abgasgrenzwerte.
• Keine zusätzlichen OBD-Interaktionen mit dem Fahrzeug oder weitere aufwendige Diagnosetechnik notwendig.
• Kostengünstige und praxisgerechte Alternativlösung zum OEM-Werkzeug VAS 611 007.
• Ähnlich zu verwenden wie OEM-Nr. T10340, T10499, T10504/1.

Motorcode

• VW-Audi 1.0: CHZA, CHZB, CHZC, CHZD, CHZE, CHZJ, CHZK, CHZL, CPGA, DBYA, DKJA, DKLA, DKLB, DKLC, DKLD, DKRA, DKRB, DKRC, DKRF, DUSA.
• VW-Audi 1.2: CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVC, CYVD.
• VW-Audi 1.4: CHPA, CMBA, CPTA, CPVA, CPVB, CPWA, CUKB, CUKC, CXSA, CXTC, CZCA, CZDA, CZDB, CZDD, CZEA, DGEA, DGEB, DJKA.
• VW-Audi 1.5: DACA, DACB, DADA, DFYA, DPBA, DPBC, DPBE, DPCA.

Zu verwenden wie (OEM)

• VAS 611007, T10340, T10499, T10499A, T10504/1

OE-Ersatzteil-Nr.

• VW-Audi: 04C 109 244 B, 04C 109 244 D, 04C 109 479 G, 04C 109 479 H, 04C 109 479 J, 04C 109 479 K, 04C 121 004 E, 04C 121 004 F, 04C 121 004 J, 04C 121 600 J, 04C 121 600 L, 04C 121 600 N, 04C 121 600 P, 04C 121 600 Q, 04C 121 605, 04E 109 119, 04E 109 119 C, 04E 109 119 F, 04E 109 119 G, 04E 109 119 L, 04E 109 244 A, 04E 109 244 B, 04E 109 244 D, 04E 109 244 E, 04E 109 479 A, 04E 109 479 AA, 04E 109 479 B, 04E 109 479 C, 04E 109 479 H, 04E 109 479 N, 04E 109 479 P, 04E 109 479 T, 04E 121 121 A, 04E 121 121 E, 04E 121 121 L, 04E 121 600 AG, 04E 121 600 AL, 04E 121 600 BD, 04E 121 600 BE, 04E 121 600 BG, 04E 121 600 CB, 04E 121 600 CD, 04E 121 600 CJ, 04E 121 600 CS, 04E 121 600 CT, 04E 121 600 K, 04E 121 600 P, 04E 121 605 E, 04E 121 605 F, 04E 121 605 J, 04E 121 605 L, 04E 121 605 M, 04E 198 119, 04E 198 119 A, 05C 109 244, 05C 109 244 A, 05C 109 479 A, 05E 109 244, 05E 109 479, 05E 109 479 B, 05E 121 605

Geeignet für Fahrzeugmodell

• Audi A1 (GB), Audi A1 (8X), Audi A3 (8V), Audi A3 (8Y), Audi Q2 (GA), Audi Q3 (8U), Audi Q3 (F3)
• Cupra Formentor (KM), Cupra Leon (KL / KU)
• Seat Alhambra II (71), Seat Arona (KJ), Seat Ateca (KH), Seat Ibiza IV (6J / 6P), Seat Ibiza V (KJ), Seat Leon III (5F), Seat Leon IV (KL), Seat Mii (KF / KE), Seat Tarraco (KN), Seat Toledo IV (KG)
• Skoda Citigo (NF1), Skoda Fabia III (NJ), Skoda Kamiq (NW), Skoda Karoq (NU / ND), Skoda Kodiaq I (NS / NV), Skoda Octavia III (5E / NL / NR), Skoda Octavia IV (NN /NX), Skoda Rapid (NH / NK), Skoda Scala (NW), Skoda Superb III (3V), Skoda Yeti (5L)
• VW Arteon (3H), VW Beetle II (5C), VW Caddy IV (SA), VW Caddy V (SB), VW Golf VI (51 / 5K / AJ), VW Golf VII (5G / AM / AN / BA / BE / BQ / BV), VW Golf VIII (CD / CG / DA), VW Jetta IV (16 / AV), VW Jetta VII (BU), VW Passat / CC B7 (35 / 36), VW Passat B8 (3G / CB), VW Polo V (60 / 61 / 6R / 6C), VW Polo VI (AE / AW / BZ), VW Scirocco III (13), VW Sharan II (7N), VW T-Cross (C1 / D3), VW T-Roc (A1 / AC / D1), VW Taigo (CS), VW Tiguan I (5N), VW Tiguan II (AD / AX / BW / BJ), VW Touran II (5T), VW Up! (12 / BL)

Stückliste

• 1x Spannschlüssel SW30
• 1x Digitaler Neigungsmesser
• 1x Sechskantschraubendreher mit T-Griff, 5 mm
• 1x Adapterplatte Nockenwellengehäuse
• 1x Distanzstück Auslassnockenwelle (EA211 EVO)
• 1x Distanzstück Einlassnockenwelle (EA211 EVO)
• 1x Befestigungsmaterial Adapterplatte Nockenwellen-Gehäuse (EA211 EVO)
• 1x Befestigungsmaterial Adapterplatte Nockenwellen-Gehäuse (EA211 ohne ACT)
• 1x Befestigungsschrauben Referenzwinkel 1.5 (EA211 EVO)
• 1x Referenzwinkel (EA211 ohne ACT)
• 1x Referenzwinkel 1.5 (EA211 EVO)
• 1x Einlass-Nockenwellen Einstellbolzen 1.5 (EA211 EVO)
• 1x Auslass-Nockenwellen Einstellbolzen 1.5 (EA211 EVO)
• 1x Einlass-Nockenwellen Einstellbolzen (EA211 ohne ACT)
• 1x Auslass-Nockenwellen Einstellbolzen 1.4 (TFSI COD, TSI ACT, TFSI, BlueGT TSI ACT)
• 1x Auslass-Nockenwellen Einstellbolzen (EA211 ohne ACT)
• 1x Arretierdorn Kurbelwelle
• 1x Absteckbolzen, kurz

Lieferumfang

• 1× Gedore red R15003003 Arretierwerkzeug-Satz VAG 1.0 / 1.2 / 1.4 / 1.5 TSI / TFSI
• Aufbewahrung Koffer
• Gewicht: 6,1 kg
